• 一、產品概述：

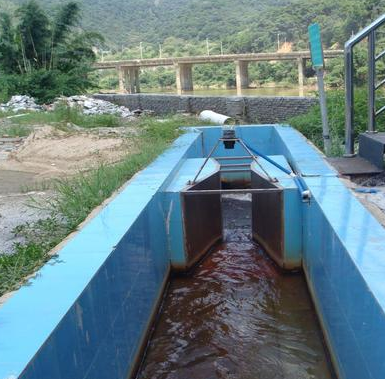

        LSW-LY1型堰口測流監測系統是專為灌區信息化管理而設計，是一款基于渠道流量采集、無線傳輸的監測設備， 支持太陽能/市電供電，多種通信方式可選，支持電腦和手進行遠程監測和管理的綜合設備。該產品采用一體化設計，將翻斗式雨量計、**聲波流量儀、太陽能電源系統（包括太陽能電池板、鉛酸蓄電池及太陽能充電控制器）、水文采集終端（包括堰口流量、雨量采集分析和存儲等）、遠程通信終端（GPRS數據傳輸）有機結合于一體，體積小、結構緊湊，具有安裝簡單、操作簡潔、維護方便、技術先進、功能可靠、適用范圍廣、計量精度高等特點，是一款安裝在室外不同環境中的自動化流量雨量監測系統產品。



  二、產品特點：

  1、高性價比：一體化設計降低了整體成本，電源、數據采集與處理系統、通訊模塊集于一體，提高了可靠性和性價比；

  2、通信無死角：GPRS/CDMA網絡數據傳輸運營成本低，公網的可靠性高、覆蓋面廣；

  3、測量范圍和精度高：流量測量精度為±5%，可根據需要調整量程和精度的配置，雨量測量分辨率**低可為0.1毫米，也可選擇其他精度翻斗雨量計（0.1mm、0.2mm、0.5mm、1mm）；

  4、可靠的供電系統：采用太陽能電池板和鉛酸蓄電池方式供電，電源配置至少滿足7天連續陰雨天氣設備正常工作；

  5、多種數據傳輸方式：支持定時自報、雨量加報和流量加報等多種數據傳輸工作方式；

  6、安裝調試簡單方便：現場采用近距離無線通信，通過手持電腦進行參數設置、調試，無需打開設備或連接通信線；

  7、可靠的數據存儲功能：為全年降雨量、流量資料搜集提供值得信賴的保證，存儲的數據可通過手持電腦采用近距離無線通信的方式下載；

  8、防雷電自動復位功能：設備采用單開門設計，方便檢修和接線，接口具有防雷電保護功能，具有系統硬件復位功能和死機自動復位功能；

  9、低功耗設計：采用低功耗電源監控技術，值守電流小于*uA，支持休眠喚醒工作方式。

  三、技術指標：



  承雨口內徑	Φ200+0.06，外刃口角度45°
  雨量分辨率	0.2mm
  測量范圍	0.01mm～4mm/min（允許通過**大雨強8mm/min）
  發訊方式	雙觸點通斷信號輸出（開關量信號）
  工作環境	環境溫度：0℃～50℃；相對濕度；＜95%(40℃)
  **聲波流量范圍	10L/S～10m3/S
  流量分辨率	1
  流量精度	±5%
  通訊方式	RS232、RS485、GPRS等
  供電方式	12V、220V、太陽能供電
